miércoles, 18 de julio de 2012

Adecuación de bloque de viviendas para instalación de ascensor

En estos momentos estamos realizando la instalación de un ascensor en un bloque de viviendas. La obra consta de un ascensor ubicado en el ojo de la escalera arrancando desde el sótano, donde están los trasteros de las viviendas, hasta la planta cuarta dando servicio tanto al sótano como a la cuarta planta. Ademas se va ampliar el propio ojo de la escalera recortando el ancho de los tramos de la escalera en 10 cm con el objetivo de obtener un hueco mayor para el ascensor, obteniendo ademas el ancho mínimo de 80 cm de paso libre de escalera como marca la normativa.
Para facilitar el acceso a nivel desde la calle se ha demolido la rampa trasera existente del inmueble y se esta realizando una nueva rampa de acceso al edificio como marca la normativa, habilitando así un paso para minusvalidos hasta el ascensor.


Imagen 1: Exacavación de foso de ascensor

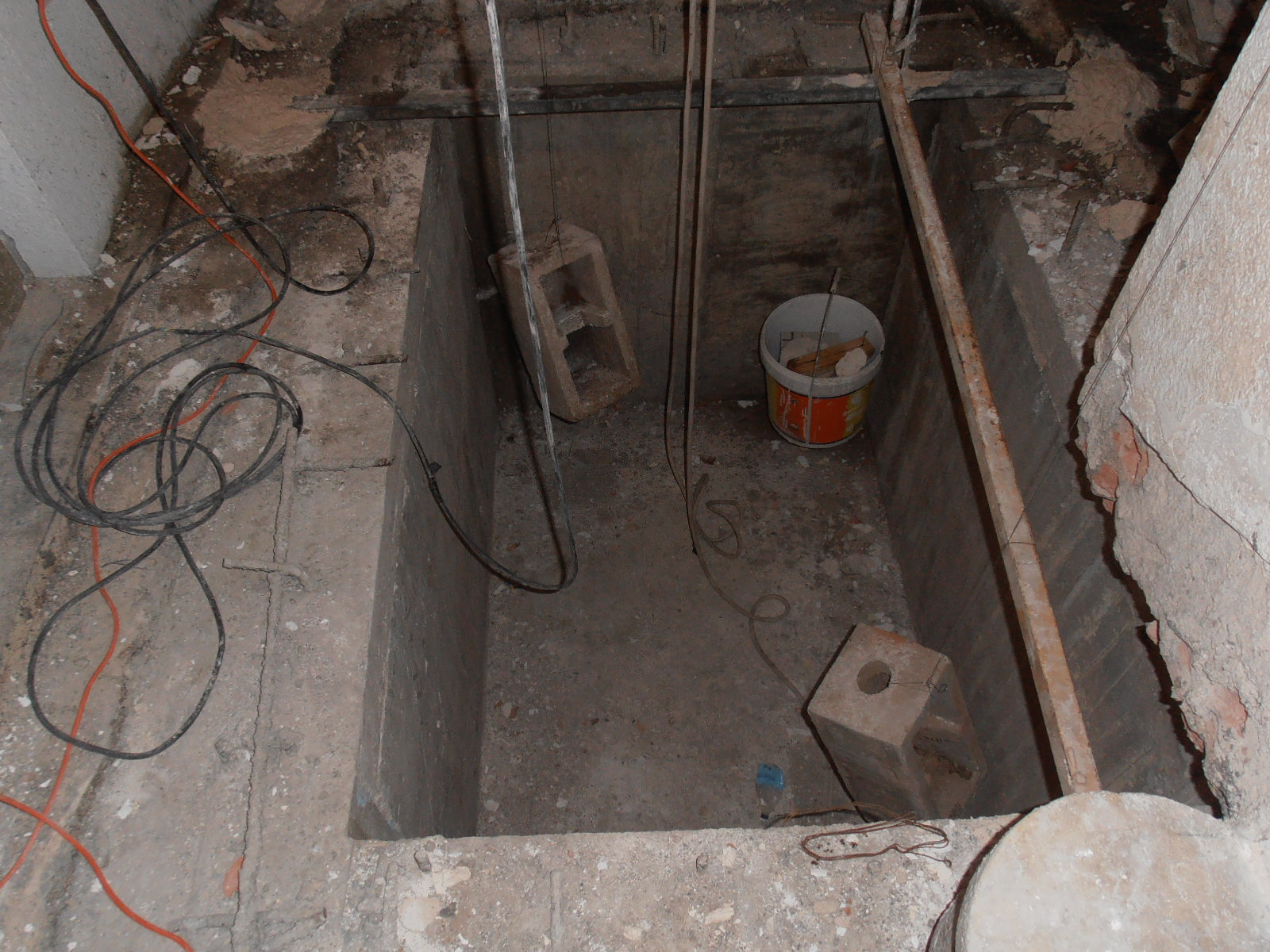

Imagen 2: Foso de ascensor ejecutado de hormigón armado

Imagen 3: Ojo de escalera con barandilla demolida

Imagen 4: Demolición de forjado para realización del caseton del ascensor

Imagen 5: Detalle de forjado demolido para la ubicación del caseton de ascensor

Imagen 6: Rampa trasera de acceso a minusvalidos

Imagen 7: Realización de rampa de acceso para el paso al edificio colindante

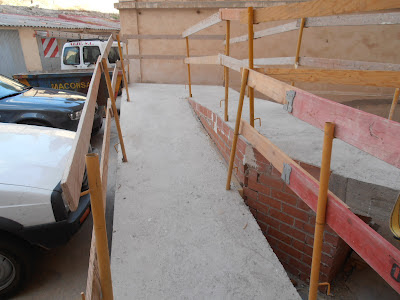

Imagen 8: Rampa de acceso provista de barandilla provisional de obra

Imagen 9: Inicio de la rampa de acceso para minusvalidos

Imagen 10: Detalle de sujeción de la barandilla provisional en obra
